Данная модель оборудована дифференциальными балансными входами и выходами на 1/4-дюймовых TRS-разъемах.

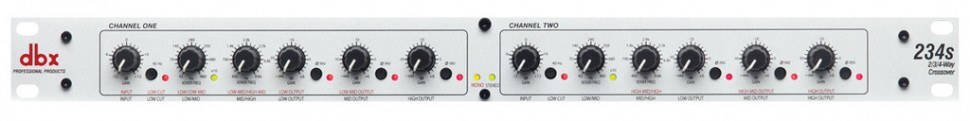

Кроссовер DBX 234S снабжен селектором режима «3 стереополосы/4 монополосы». Визуальный контроль за работой устройства обеспечивается двумя зелеными индикаторами, которые находятся на лицевой панели.
Для того чтобы предотвратить случайный сбой настроек во время работы, который в большинстве случаев является неисправимым, основные элементы управления были вынесены на задние панели. Здесь же расположили селекторы, с помощью которых будет осуществляться выбор частотных диапазонов для каждого из каналов, включая визуальный контроль за активностью функции Х10, и выходные гнезда моносуммы низких частот.
Особенности работы: фильтры и режим Х10
Фильтр Linkwitz-Riley (с характеристиками 24 дБ/1 октава) является профессиональным мировым стандартом. Именно его реализовали в DBX 234S. Кроме того на каждом канале есть регулятор чувствительности +/- 12 дБ и отдельный обрезной фильтр 40 Гц, который удаляет низкочастотные помехи.
Стоит отметить, что низко-и высокочастотные входы каждого канала данной модели оборудованы переключателями фазы, регуляторами выходного уровня и отключения канала, позволяющими осуществить настройку до +6 дБ.
Когда используется система в трехполосном стереорежиме, частота кроссовера может быть выше, чем 960 Гц. В такой ситуации нужно активизировать переключатель Х10. Он изменит режим работы селектора DBX 234S с частоты в диапазоне 45 Гц-960 Гц на диапазон 450 Гц – 9 600 Гц. Все остальные селекторы частоты останутся такими же.
Функция суммирования низкой частоты
Если Вы работаете с системой, использующей моно-сабвуфер, не забывайте активировать функцию суммирования низкой частоты, которая расположена на тыльной панели DBX 234S. После активации переключателя будет выполнено суммирование НЧ на левом и правом выходах.
Возможность переключать полярность
У каждого входа, расположенного на передней панели, есть переключатель реверса полярности. Если динамики будут находиться не в фазе, то частотная характеристика всей системы будет нарушена, особенно на низких частотах. Также сигналы не в фазе приведут к так называемой «комб-фильтрации» на высоких частотах.
Именно поэтому DBX 234S снабдили переключателем полярности – он будет особенно полезен, когда Вам понадобится сделать точную настройку акустической системы на пиковое значение. Когда будет выполняться реверс полярности выхода, на кроссовере активизируется светодиодный переключатель.
Более 30 лет компания DBX выпускает лучшие устройства для звуковой индустрии. И кроссовер 234S не стал исключением – в его компактном и стильном корпусе находится идеально сочетание широкий возможностей, профессионального качества и надежной гарантии за адекватную цену.
Обратите внимание, данное оборудование предназначается исключительно для установки в рэковую стойку.
Технические характеристики:
• Тип: кроссовер
• Полоса пропускания: от 20 Гц до 20 000 Гц; +о/-0,5 дБ
• Частотный диапазон: 90 000 Гц; +0/-0,3 дБ
• Сигнал/шум (при +4 dBu): в полосе 22 000 Гц
• Выход Low Mid (монорежим): больше 94 дБ
• Выход High-Mid (монорежим): больше 92 дБ
• Выход Mid (монорежим): больше 93 дБ
• Выход High-Mid: больше 92 дБ.
• Выход High (стереорежим): больше 91 дБ
• Выход High (монорежим): больше 91 дБ
• Динамический диапазон на каждом выходе (невзвешенный): больше 106 дБ
• Коэффициент гармонических искажений и шума (при +4 dBu на 1 000 Гц): меньше 0,004%
• Коэффициент гармонических искажений и шума (при +20 dBu на 1 000 Гц): меньше 0.04%
• Перекрестные помехи: меньше -80 дБ, от 20 Гц до 20 000 Гц
• Характеристики входов:
o Разъемы: 1/4-дюймовые TRS
o Тип: электронная симметрия/несимметрия, с РЧ-защитой
o Импеданс симметрии: более 50 000 Ом
o Импеданс несимметрии: более 25 000 Ом
o Входной уровень, максимальный: больше +21 dBu
o Коэффициент подавления синф.помехи: больше 40 дБ
• Характеристики выходов:
o Разъемы: 1/4-дюймовые TRS
o Импеданс, симметричный: 60 Ом
o Импеданс, несимметричный: 30 Ом
o Выходной уровень, максимальный: больше +21 dBu симметрия/несимметрия на 2 000 Ом и выше
• Частота кроссовера в стереорежиме: НЧ/ВЧ – от 45 Гц до 960 Гц или от 450 Гц до 9 600 Гц при работе режима Х10
• Частота кроссовера в монорежиме: НЧ/ВЧ – от 45 Гц до 960 Гц или от 450 Гц до 9 600 Гц при работе режима Х10
• СЧ/ВЧ: от 45 Гц до 960 Гц или от 450 Гц до 9 600 Гц при работе в режиме Х10
• Фильтр: Linkwitz-Riley, 24 дБ/1 октава, с возможностью изменять количество полос
• Потребляемая мощность: 15 Вт
• Питание: 230 В, 50 Гц
• Размеры: 4,4 см х 48,3 см х 17,5 см
• Вес: 1,8 кг
