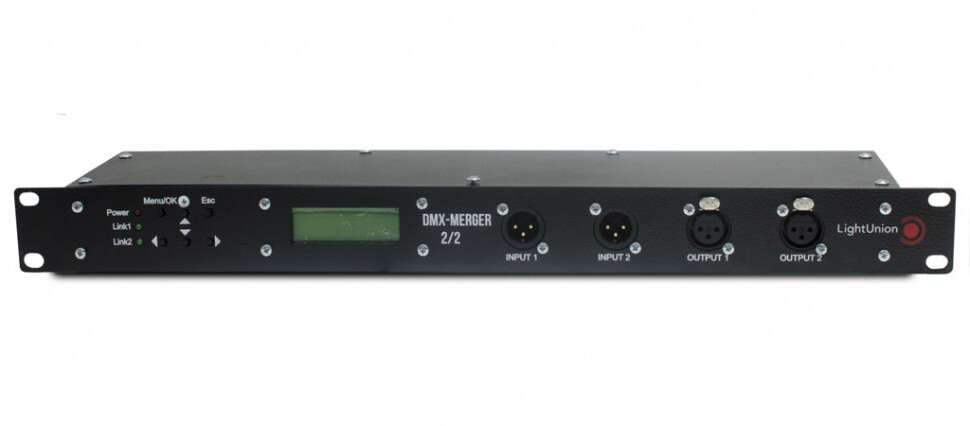

DMX-Merger открывает широкие возможности в области параллельного управления конечными устройствами. Данное изделие выполняет переадресацию и слияние линий DMX.
На начальном этапе DMX-merger принимает сигналы с двух входов и размещает во внутренней памяти (объемом в 1024 байта), соответствующей размеру двух полных пакетов DMX.
На этапе вывода информации, устройство выбирает одно или два любых значения из этой области данных, обеспечивая тем самым переадресацию. Выбрав значения, устройство выполняет их слияние.
Таким образом, выбранные одно или два значения преобразовываются в одно выходное значение разными способами, а именно:
- сложение – два значения складываются между собой, если возникнет переполнение, то устанавливается максимальный уровень;
- умножение – два значения умножаются между собой и делятся на число 255. Этот способ слияния может использоваться для эмуляции MASTER VALUE;
- максимальный – два значения сравниваются между собой, и максимальное используется для выхода;
- минимальный – аналогично максимальному, с той лишь разницей, что используется на выходе минимальное значение;
- фиксированный – входные данные не используются. На выход поступает фиксированное значение, настраиваемое для каждого адреса индивидуально;
- эффект «реле» – используется первое входное значение, преобразованное по типу (максимум-минимум). Порог срабатывания гистерезиса настраивается для каждого адреса индивидуально;
- простая переадресация – преобразований не происходит. Первое значение в неизменном виде поступает на выход;
- последний измененный – два значения проверяются на факт изменения, и последнее измененное значение используется для выхода. Данная функция самая полезная из всех остальных, которая позволяет управлять одними и теми же приборами с двух мест без какого-либо ущерба.
Все входы и выходы DMX-Merger полностью опто-изолированы, что позволяет без опаски коммутировать устройства, питающихся от разных щитов энергоснабжения.
Вес: 1,6кг.
